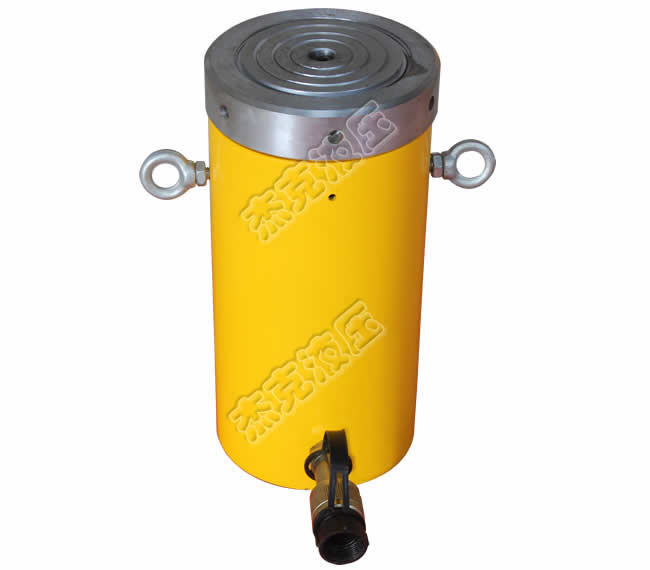

自锁液压千斤顶
自锁式液压千斤顶的设计是液压原理与机械原理的完美结合，在活塞杆整个行程范围内都有螺纹，完全顶升后，可将自锁螺母旋下，直至顶住缸体，自由锁螺母及缸体受力，从而可以撤去油泵，特别适用于砼梁及砼梁持续及测试作业。
单作用，负载回缩
油缸活塞杆有金属镀层，可减少摩擦，并防止空气腐蚀
螺母自锁，可长时间保持载荷
溢流孔兼有限制行程的功能
可承受的偏载荷达液压缸额定承载能力的15%
型号 | 吨位 mm | 行程 mm | 本体高度mm | 伸展高度mm | 外径 mm | 内径 mm | 重量 KG |
CLL55-50 | 55 | 50 | 164 | 214 | 128 | 100 | 16 |
CLL55-100 | 100 | 214 | 314 | 21 |
CLL55-150 | 150 | 264 | 414 | 26 |
CLL55-200 | 200 | 314 | 514 | 31 |
CLL55-250 | 250 | 364 | 614 | 36 |
CLL55-300 | 300 | 414 | 714 | 41 |
CLL100-50 | 100 | 50 | 187 | 237 | 180 | 140 | 31 |
CLL100-100 | 100 | 237 | 337 | 39 |
CLL100-150 | 150 | 287 | 437 | 48 |
CLL100-200 | 200 | 337 | 537 | 57 |
CLL100-250 | 250 | 387 | 637 | 65 |
CLL100-300 | 300 | 437 | 737 | 74 |
CLL150-50 | 150 | 50 | 209 | 259 | 218 | 180 | 53 |
CLL150-100 | 100 | 259 | 359 | 66 |
CLL150-150 | 150 | 309 | 459 | 78 |
CLL150-200 | 200 | 359 | 559 | 92 |
CLL150-250 | 250 | 409 | 659 | 105 |
CLL150-300 | 300 | 459 | 759 | 118 |
CLL200-50 | 200 | 50 | 243 | 293 | 250 | 200 | 83 |
CLL200-150 | 150 | 343 | 493 | 118 |
CLL200-250 | 250 | 443 | 693 | 153 |
CLL280-50 | 280 | 50 | 249 | 299 | 295 | 230 | 116 |
CLL280-150 | 150 | 349 | 499 | 163 |
CLL280-250 | 250 | 449 | 699 | 210 |
CLL350-50 | 350 | 50 | 295 | 345 | 325 | 250 | 173 |
CLL350-150 | 150 | 395 | 545 | 163 |
CLL350-250 | 250 | 495 | 745 | 293 |
CLL430-50 | 430 | 50 | 335 | 385 | 395 | 290 | 251 |
CLL430-150 | 150 | 435 | 585 | 327 |
CLL430-250 | 250 | 535 | 785 | 403 |
CLL565-50 | 565 | 50 | 375 | 425 | 428 | 320 | 447 |
CLL565-150 | 150 | 475 | 625 | 563 |
CLL565-250 | 250 | 575 | 825 | 680 |
CLL660-50 | 660 | 50 | 395 | 445 | 480 | 360 | 447 |
CLL660-150 | 150 | 495 | 645 | 563 |
CLL660-250 | 250 | 595 | 845 | 680 |
CLL880-50 | 880 | 50 | 455 | 505 | 540 | 400 | 711 |
CLL880-150 | 150 | 555 | 705 | 871 |
CLL880-250 | 250 | 655 | 905 | 1031 |
CLL1080-50 | 1080 | 50 | 495 | 545 | 620 | 450 | 951 |
CLL1080-150 | 150 | 595 | 745 | 1143 |
CLL1080-250 |
|
|
|
|
备注：可以定做特殊规格千斤顶
设计方案
为了更好的给您选配、设计千斤顶，我们需要以下数据：
1、千斤顶的吨位
2、千斤顶的行程
3、千斤顶的本体高度、
4、是否需要双向作用
5、千斤顶支撑点结构
6、其它要求
